نرده شیشه ای
نردههای شیشهای (حفاظ شیشهای یا جانپناه شیشهای )
به دلیل زیبایی ظاهری و انعکاس نور گزینه مناسبی برای استفاده در ساختمانهایی با معماری مدرن است. به دلیل شفایت شیشههای به کار رفته در این نوع نردهها و هندیلهای شیشهای مناسب برای اجرا در نرده شیشهای راهپلهها، نرده پله دوبلکس و فضاهایی است که نور محیط در آنها اهمیت دارد.
نرده شیشهای (هندریل شیشهای و یا هندریل شفاف و یا نردههای شیشهای مدرن) یا جانپناه شیشهای در صنعت ساخت و ساز و صنعت ساختمان و برای پروژههای مدرن ساختمانی برای سلیقههای مختلف معماری و معماران ساختمان کاربردهای ویژه و مختلفی دارد.
نردههای شیشهای که به نام هندریل شیشهای نیز از آن نام برده میشود در محلهایی مانند نرده راه پله ، نرده جلوی بالکن ، نرده جانپناه جلوی پنجرهها و جانپناه تراس ، دور استخرها ، المانهای جذاب معماری مدرن و جاهای مختلف دیگر استفاده میگردد.
در نردههای شیشهای و یا هندریل شیشهای یا جانپناه شیشهای عمدتا از شیشههای خاص استفاده شده است. شیشه استفاده شده در این نردههای شیشهای از نوع شیشه نشکن غیر ریزنده یا شیشه سکوریت لمینت میباشد.
شیشههای نرده میتواند شیشه لمینت سکورست دو لایه و یا شیشه سکوریت لمینت ۳ جداره و یا بالاتر باشد. ضخامت شیشههای استفاده شده در نردههای شیشهای با توجه به مشخصات پروژه میتواند متفاوت باشد. ارتفاع استاندارد این نردههای شیشهای هندریلی عمدتا از کف تا روی شیشه باید ۱۱۰ سانتیمتر باشد تا تاییدیه نظام مهندسی و سایر ارگانهای نظارتی را داشته باشد .
اگر در زیر نردهها ارتفاعی دیوار کار شده باشد با توجه به ارتفاع دیوار ارتفاع شیشه روی آن مشخص میگردد به شرط اینکه سطح ارتفاع دیوار با شیشه بیش از ۳ سانتیمتر نباشد . درصورتیکه لبهای بیش از ۳ سانتی متر داشته باشیم پله محاسبه شده و از روی دیوار باید ۱۱۰ سانتیمتر رعایت شود.
علت استفاده از شیشه سکوریت برای شیشههای نردههای هندریلی شیشهای شفاف و یا حتی هندریل و نردههایی با شیشههای غیر شفاف و یا شیشههای مات برای نرده شیشهای، افزایش استقامت شیشه و جلوگیری از خرد شدن آن میباشد و علت لمینیت بودن آن این است که پس از خرد شدن از هم جدا نشده و روی کار بماند و اجازه سقوط را به شخص ندهد.
شرکت پنجره دوجداره چهلستون تولید کننده انواع نردههای شیشهای و هندریلهای شفاف میباشد. شیشههای استفاده شده در نردههای شیشهای علاوه بر شفافیت ظاهری استحکام مناسبی در برابر فشار و ضربه دارد که با این خصوصیات اجرای آن از امنیت بالایی برخوردار است.
همچنین مقاله تفاوت انواع شیشه ساختمانی و مشخصات شیشههای دوجداره لمینت و سکوریت را میتوانید در این لینک مشاهده فرمایید. اشکال نردههای شیشهای یا هندریلهای شیشهای میتواند ساده، خمدار، منحنی، کرو و زاویهدار با مدلهای مختلف برش و زاویه باشد.
در صورتیکه شیشههای استفاده شده در نرده شیشهای یا هندریلهای شیشهای فقط شیشه سکوریت باشد و لمینیت نشود پس از شکسته شدن خرد شده و ریزش میکند.
در صورتی که از مشخصات مهم و نکات مشخصه و مثبت جانپناههای شیشهای حفاظت در برابر خطرات ریزش شیشهها میباشد و نردههای شیشهای غیر استاندارد نمیتواند در مقابل حوادث از استفادهکنندگان حفاظت کنند.
پس نتیجه اینکه برای تولید نردههای شیشهای و یا همان هندریل شیشهای حتما باید از نوع شیشههای غیر ریزنده استفاده شود پس شیشههای غیر ریزنده یا لمینیت همان شیشه دولایه است که توسط طلقی چسبدار بین دو شیشه به هم چسبانده میشود.
شیشه نردهی شیشهای یا هندریل شفاف، پس از مشخص شدن نوع رنگ شیشه، تعیین ضخامت آن شیشه هندریل نیز بسیار مهم است برای نردههای هندریل شیشهای عمدتا از شیشههای استاندارد ۱۲ میل لمینیت تا ۲۰ میل لمینیت استفاده میگردد. این شیشهها قبل از لمینت شدن ، سکوریت هم شدهاند.
نرده شیشه ای جلوبالکن
امکانی برای ایجاد فضایی مدرن برای نمای ساختمان است که امنیت و زیبایی نمای ساختمانهای مدرن را تامین میکند که در نوع نصب و نما، متفاوت هستند برخی از انواع نردهها عبارتند از؛
نرده یا هندریل شیشهای با پایه اسپیگوت: که پایههایی آلومینیومی و استیل روی زمین نصب میشود و نردههای شیشهای یا نردههای شفاف روی آن نصب میشود.
نرده شیشهای فیکسپونیت: در این نوع نرده شیشهای اتصال از کنار یا لبه دیوار اتفاق میافتد و اتصالات دکمهای شکل در سوراخهای تعبیه شده، نصب میشوند.
نرده اکسپوز روکار و یا نرده اکسپوز دفنی: نرده شیشهای روکار با اتصال پروفیل شیاردار آلومینیومی و هندریل آلومینیوم روی شیشه، نصب میشود.
در نردههای دفنی باید مراحل نصب پایه آلومینیومی قبل از اجرای عملیات کفسازی و سنگکاری، نصب شوند.
شرکت پنجره دوجداره چهلستون آماده ارائه انواع خدمات فنی و مهندسی قبل و در زمان اجرای پروژههای شما میباشد.
نرده شیشهای جلوی پنجره
یکی از راهکارهای ایجاد امنیت و زیبایی پنجره در ساختمان استفاده از نرده شیشهای جلو پنجره است که امکانات متنوعی برای ساختمان دارد؛
امکان عبور حداکثری نور را فراهم میکند.
نمایی زیبا برای ساختمان ایجاد میکند.
با استفاده از شیشه لمینیت و سکوریت، نقش جانپناه را برای پنجرهها خواهد داشت.
نصبی سریع با استفاده از چسب و گیره دارد.

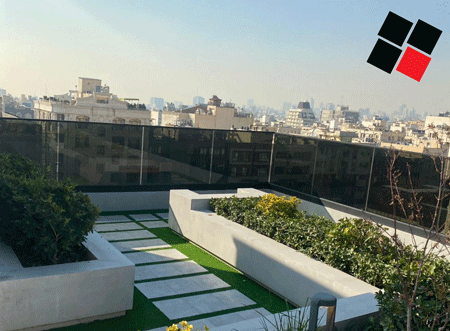

حفاظ شیشهای بالکن و تراس و یا حتی حفاظ شیشهای بام یا روف گاردن باید حداقل تا ارتفاع ۱۱۰ سانتیمتر را پوشش دهد. جهت حفظ ایمنی در اجرای این مدل نرده شیشه حتما باید از شیشههای سکوریت و لمینت شده استفاده شود.
ضخامت شیشههای به کار رفته در نرده بالکن با توجه به سیستمی که شیشه به وسیله آن مهار میشود بین ۱۲ تا ۲۰ میلیمتر میباشد. این ضخامت در پروژههای خاص میتواند بیشتر هم باشد.
رایجترین مدل حفاظ شیشهای بالکن که نرده شیشهای مدل با پایه و یراق شیشهخور است که در این مدل از المانهای عمودی آلومینیومی در مقاطع گرد و چهار گوش بهعنوان ستون و پایه مهار کننده جامهای شیشهای استفاده میشود که این ستونها به وسیله یراق مخصوص آلومینیومی که با نام یراق شیشهخور یا بست شیشهگیر معروف است وظیفه نگهداری و مهار وزن جامهای شیشهی استفاده شده در نردههای شیشهای با هندریلهای شیشهای را دارند.
مدل دیگری که در حفاظ شیشهای بالکنها استفاده میشود به نام نرده شیشهای فیکس پوینت (Fixed Point) شناخته میشود. این مدل به وسیله سوراخهایی که در قسمت پایینی شیشهها تعبیه شده توسط یراق استیل ضد زنگ اسپایدری به نام فیکسچر به کناره بالکن یا تراس متصل میشود.
در این مدل هیچ گونه پایه عمودی دیده نمیشود و تنها خود جامهای شیشه وظیفه گاردهای امنیتی را برعهده دارند . این مدل در واقع به صورت چهار یا شش عدد یراق دکمهای شکل که شیشه را به سازه نما متصل میکنند دیده میشود. شیشه به کار رفته حتما باید سکوریت و لمینت باشد.
منظور از ضخامت 12 میلیمتری در شیشههای نردهای، استفاده ازدولایه شیشه ۶ میل بهعلاوه یک لایه طلق بین دو شیشه میباشد. البته ضخامت شیشهها به دلیل وجود طلق لمینیت شیشه از ۱۲ میلیمتر بیشتر میشود ولی بهعنوان شیشهی ۱۲ میل لمینیت شده شناخته میشود.
بنابراین شیشهی ۲۰ میلیمتری لیمیت شده برای نردههای شیشهای نیز از ۲ عدد شیشهی ۱۰ میلیمتری با یک لایه طلق به یکدیگر چسبانده میشود. عمدتا ضخامت شیشهها در نردههای شیشهای با پایههای مختلف و ابعاد شیشه مشخص میشود.
کارشناسان شرکت پنجره دوجداره چهلستون ابتدا با در نظر گرفتن شرایط پروژه جهت شروع کار اجرای نردههای شیشهای و یا هندریل شیشهای با در نظر گرفتن موقعیت و جایگاه نصب و اجرا و تعیین نوع پایه برای شیشههای نرده ، گزارش کاملی از انواع سیستمهای نرده شیشهای و عنوان نمودن نقاط قوت و نقاط ضعف نردههای شیشهای تهیه و به مشتریان عزیز نردههای شیشه ارائه مینمایند.
همچنین در گزارش تکمیلی ارائه شده توسط کارشناسان شرکت پنجره دوجداره چهلستون مشخص میشود نسبت به ابعاد ، پهنا و ارتفاع شیشههای نرده شیشهای ، کدام سیستم پایه برای هندریلهای شیشهای مناسب بوده و یا بستهای نرده یا جانپناه شیشهای که دارای انواع و اقسام مختلف و تفاوتهایی از لحاظ فنی و اجرایی میباشند، عنوان خواهد شد. سپس به انتخاب خریدار میتوان از پایههای هندریل و یا نردههای شیشهای به شرح زیر استفاده کرد .
انواع پایههای شیشه در سیستمهای نرده شیشهای و یا هندریلهای شیشهای به دو گروه کلی تقسیم میشوند که عبارتند از پایههای آلومینیوم بهصورت اکسپوز و یا کامپونت.
نرده شیشهای اکسپوز
این نوع پایههای آلومینیومی برای سیستمهای هندریل شیشهای با عرض ۱۵ و۳۰ سانتیمتر بوده و بسیار مستحکم بر روی زمین بصورت روکار و یا دفنی نصب میشوند.
در پایههای نرده هندریل شیشهای اکسپوز یا کامپونت که به پایههای سرتا سری آلومینیومی نیز معروف بوده این پایههای ۱۵سانتیمتری با فاصلههای حدودی ۳۰ سانتیمتری در یک خط نصب شده است.
پس از نصب پایههای نرده شیشهای بر روی محل با پیچ و رول بولتهای مخصوص و حتی در جاهای خاصی با تزریق چسب بتون یا چسب سنگ بین محل و پایه شیشههای لمینت سکوریت که عمدتاً ۱۶ میلیمتر بوده داخل این پایهها با تسمه و گوهها و بستهای خاص خود قرار گرفته و در محل خود محکم میگردد و روی پایهها از کاورهای سرتاسری در دو طرف پایه جهت زیبایی و کاور کردن پایهها نصب در محل استفاده میشود.
این نوع نردههای شیشهای و یا هندریل شیشهای (کامپونت یا اکسپوز) به دلیل استحکام بسیار زیاد بیشترین استفاده را در دیوار جانپناه پشت بامها ،اماکن عمومی مثل پاساژها و جلوی بالکنهای بزرگ را دارد .
در تمامی نردههای شیشهای و نردههای هندریل شیشهای محکم بودن پایه بر روی محل بسیار مهم میباشد. اگر به هر دلیلی پایهها روی محل خوب و محکم نصب نشود پس از اجرای نرده شیشه و نرده محکم نبوده و لرزش دارد به این خاطر بدلیل اینکه محل زیر کار به خوبی بتنریزی نمیشود و امکان پوک بودن محل وجود دارد، بنابراین قبل از تمام شدن سطح عمدتاً از یک آهن ناودانی ۱۰ بهصورت برعکس داخل زمین کار گذاشته شده که پایههای هندریلهای شیشهای و یا نردههای شفاف، روی ناودانی آهنی با پیچهای مخصوص قلاویز شده و نصب میگردد.
البته باید متذکر شد نصب محکم ناودانی در محل بسیار مهم بوده در صورتیکه جهت نصب ناودانی الزامات فنی رعایت نشود پس از نصب نرده شیشهای، شیشههای نصب شده همچنان لرزش دارد.
این توضیحات در بارهی نرده شیشهای و هندریلهای مدرن شیشهای با پایه اکسپوز یا کامپونت توضیحی مختصر میباشد که در پایه نردههای شیشه استفاده میشود ولی در بالای نردههای هندریل شیشهای میتوان شیشهها را بدون نصب هر یراق خاصی بصورت ساده رها کرد و یا از بستهای بین شیشه و یا ناودانی روی شیشه استفاده کرد، که نصب بست بین دو شیشه و ناودانی روی شیشه باعث بالابردن استحکام نرده جانپناه شیشهای و جلوگیری از لرزش شیشه میگردد. شرکت درب و پنجره دوجداره چهلستون این تضمین را به شما مشتریان عزیز میدهد که کیفیت اجرا شده توسط این مجموعه بسیار بالا بوده و با ارائه مدلهای متنوع و بروز قیمتی رقباتی را به شما عرضه کند.
توضیح دیگر درباره نردههای شیشهای کامپونت یا اکسپوز این است که تمامی شیشههای هندریل شیشهای یا جانپناه شیشهای نسبت به طول اجرا پهناهای دو عدد شیشه مشخص میشود به طور مثال اگر جلوی بالکن به طول ۴متر باشد عمدتاً از ۳ یا ۴ عدد شیشه کنار هم اجرا میشود.
توضیح دیگر این است که نردههای هندریل شیشهای سیستم کامپونت یا اکسپوز عمدتاً در راه پلهها استفاده نمیشود مگر اینکه در کنار راه پله که شیشه نصب میشود دیوارهای شیبدار اجرا شده باشد تا بتوان پایههای کامپونت اکسپوز را روی آن نصب کرد در غیر این صورت امکان نصب نرده هندریل شیشه بر روی راه پله نمیباشد.
نوع دوم پایههای نرده هندریل شیشهای پایههایی بنام اسپیگوت (glass spigot clamps) میباشد. این پایههای نرده شیشهای با انواع آهنی ، آلومینیومی و استیل در رنگبندیهای مختلف موجود میباشد . استفاده از پایههای استیل برای نردههای شیشهای به صورت رنگی یا همان استیل متداول میباشد.
این پایهها بصورت تک تک بدون هر گونه کاوری جداگانه با ۴عدد پیچ یا رول بلت بر روی زمین با فاصلههای استاندارد نسبت به طول شیشهها نصب میگردد این پایهها از ارتفاع ۲۰ سانتیمتر ارتفاع ۵۰ سانتیمتری موجود بوده ولی عمده مصرف در نردههای شیشهای پایه اسپیگوت با ارتفاع ۲۰ سانتیمتر میباشد.
پایههای اسپیگوت را همانند پایههای اکسپوز یا کامپونت در مکانهای مختلف میتوان نصب کرد البته با استحکام کمتر و توضیح دیگر در تفاوت نردههای شیشهای کامپونت اکسپوز و اسپیگوت اینکه نردههای هندریل کامپونت از کف کاربرده و پایه و شیشه از کف کار هیچ فاصلهای ندارد ولی در نردههای هندریل اسپیگوت شیشهها از کف کار ۱۰ سانتیمتر بالاتر نصب میشود.
در مقایسه این دو نرده باهم اینکه پایههای اسپیگوت را به راحتی میتوان روی راه پله نیز نصب کرد ولی همانطور که در بالا گفته شده نردههای شیشهای کامپونت اکسپوز در شرایطی بسیار خاص امکان نصب روی راه پله را دارد البته نصب پایههای اسپیگوت بر روی نرده با توجه به کف راه پله بسیار خاص میباشد و باید از قبل سازه کف پله با بتون یا آهن خاص مشخص شود.
نردههای شیشهای بهعنوان یکی از المانهای معماری مدرن مورد توجه معماران و طراحان نماهای ساختمانی قرار گرفته است. نرده شیشهای با عناوینی مانند حفاظ شیشهای ، جانپناه شیشهای ، نرده پله شفاف ، نرده تراس ، نرده بام ، نرده روف گاردن ، نرده شیشهای بالکن در مدلها ، برشها و رنگهای مختلف مات و شفاف تولید میشود.
انواع پایههای اسپیگوت Spigot ، فیکس پوینت Fixed Point ، پایه کامپونت و یا پایههای اکسپوز و پایههای استیل و آلومینیومی دفنی و یا روکار در این میان شناخته شده هستند.
این نردههای شیشهای همچنین در مدل برش مانند برش صاف ، برش شیبدار و کرو و یا برش منحنی و یا خمیده قابل تولید هستند.
شرکت پنجره دوجداره تولید کننده انواع نردههای شیشهای با شیشههای سکوریت و شیشههای لمینت در خدمت شماست.
